由格雷戈里哈维尔

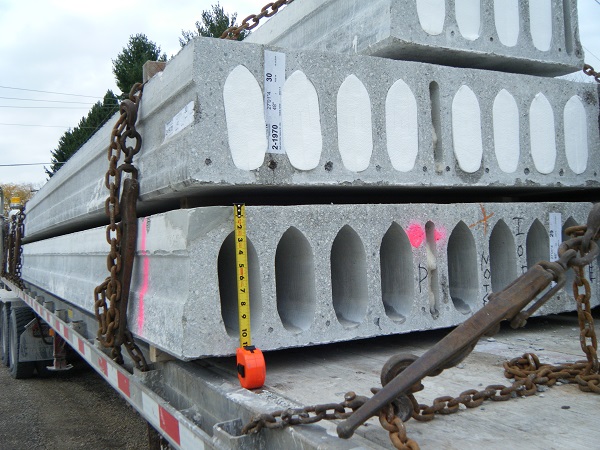

图1为一卡车空心芯预制构件的特写镜头混凝土板条被送到建筑就业网站。这些木板厚12英寸（30.5厘米），将成为分离两层办公室的地板上限的一部分。这辆卡车上的木板有两种类型：绝缘和无人机。绝缘板具有含有膨胀的聚苯乙烯泡沫的芯;它们将在二楼的周边使用，该周边从一楼返回，它们将暴露在室外气温极端。无色的木板将用于建筑物内部。混凝土板也可用于屋顶。
(1)作者照片。

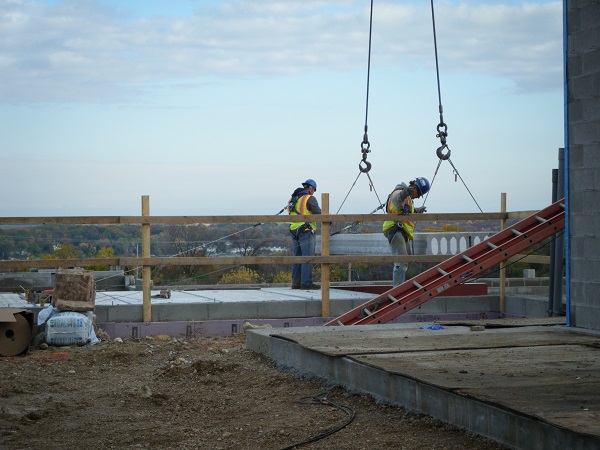

每块木板上都有一个标签，上面标明其制造商、建筑图纸上的编号(即2-1970)、尺寸(48英寸(1.22米)宽、27英尺(8.25米)长)。标签上的其他数字和代码表明其位置、日期和制造时间，以及制造商和安装人员感兴趣的其他信息。一些制造商还在标签上包括估计的重量的木板，这是关心的起重机操作员放置木板时(图2)。
（2）

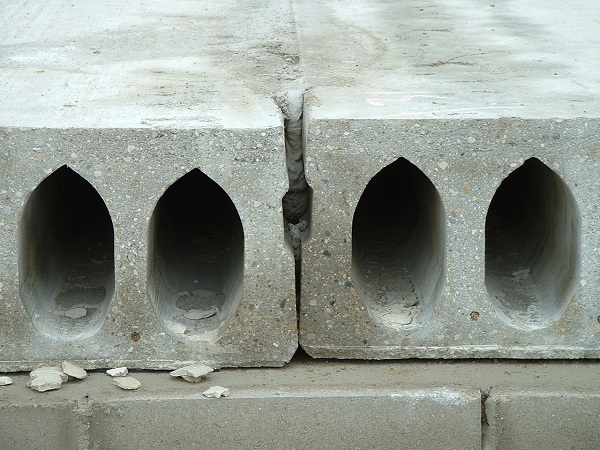

空心芯预制混凝土板实际上是预应力的混凝土。在照片1中，末端钢缆索肌腱是可见的黑色点附近的每一个板的底部。每个板有一个轻微的向上曲线，当它被运输后，混凝土已固化，因为张力在筋。在浇筑混凝土板(图3)和浇筑几英寸的混凝土顶面后，这条向上的曲线就会变直(图4)。空心预制混凝土板也被称为“空心”、“预制板”、“预应力板”，并以其制造商的品牌命名。
（3）
（4）

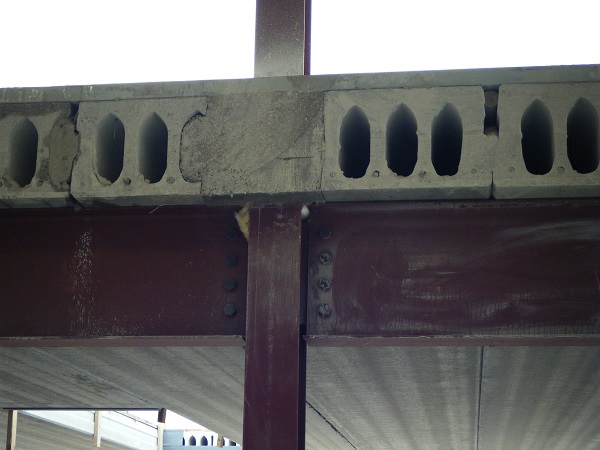

照片4显示了带有小悬臂的钢梁上的空心芯预制混凝土板。在前景中的钢柱周围切出板，在浇注顶部时，这种切口填充混凝土。预制板通常设计成符合结构钢或墙钢筋混凝土或砖石在4英寸（10.2厘米）和10英寸（25.4厘米）之间，尽管轴承可以短至两英寸（5.1厘米）或大约12英寸（30.5厘米），具体取决于设计的设计建筑，混凝土板的跨度，以及施加在地板上的负荷。
与任何类型的预应力混凝土一样，高温核心预制混凝土中的钢电缆筋在大量张力下。切割一个或多个肌腱，用于安装管道或管道或在救援操作期间突破混凝土板块，可能导致木板失效和坍塌。如果它们仍然不正确地或虽然仍在，但暴露的肌腱可以像鞭子一样快速紧张。

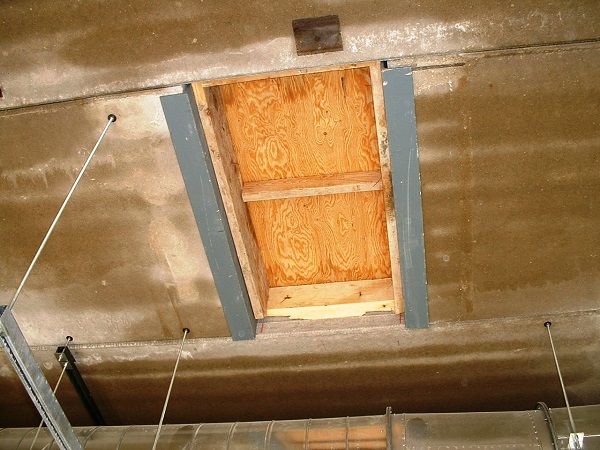

大多数混凝土板制造商会提供信息，以便在施工现场切割或钻取小孔，以安装管道或小管道，而不会因切割过多的筋而削弱木板。对于较大的开口，制造商将提供两块木板，用结构钢吊架支撑相邻木板的两端。图五为结构用钢吊架的底部图，该钢吊架用于支撑管道开口的混凝土板剪断的一端。木框架支撑胶合板孔盖和提供一个路缘，混凝土浇筑顶在其上。
（5）

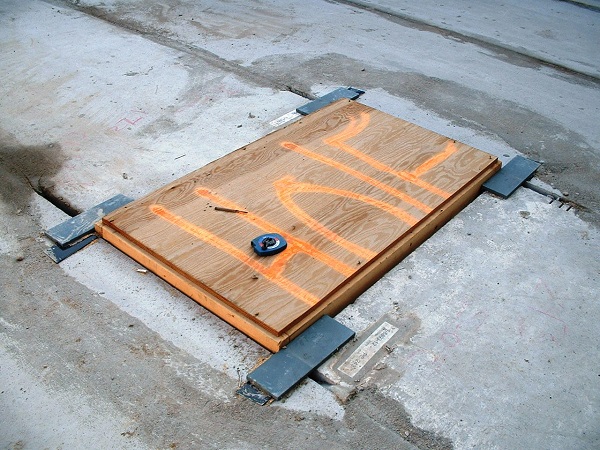

照片6显示了相同的结构钢衣架，木质路径和孔盖的顶视图。
（6）
根据NFPA 251标准，大多数带有混凝土顶面的空心预制混凝土板可以达到1小时的等级，建筑结构和材料耐火试验方法(ASTM E-119和UL 263完全相同标准有相同的标题）。它们可以制造以通过增加覆盖板底的钢筋的混凝土的厚度以及增加混凝土顶部的厚度来实现两小时的评级。还可以通过用一个或多个额定的非传染性绝缘层喷射混凝土的底侧来实现两小时的额定值。
中空芯预制混凝土板通常用于非可燃（II型）和耐火（I型）结构，包括在内医院以及其他卫生保健设施、学校、办公大楼和包括酒店和公寓在内的住宅用房。底部可能是暴露的天花板，这在酒店和办公楼中很常见。或者，它可以喷上隔音材料或其他类型的面漆并涂漆。或者，它可以隐藏在一个悬挂天花板系统的上方。
下载本文的PDF格式在这里
格雷戈里·哈维尔是伯灵顿（Wi）消防部门镇的成员;退休副主任和培训人员;和35年的消防服务老兵。他是威斯康星州认证的消防教练II，消防官II和消防检查员;网关技术学院消防服务计划的辅助讲师;和Scherrer Construction Co.，Inc。哈维尔的安全总监哈尔特学士学位乘坐圣诺伯特学院学士学位;拥有超过35年的设施管理和建筑施工经验;并在FDIC上提出了课程。
