施工问题：喷水灭火供水

格雷戈里哈维尔的文章和照片

• 将本文下载为PDF！

自动消防喷淋系统最常见的供水是与城市水系统的连接。与开销水箱或地面加压水库的连接将是相似的。

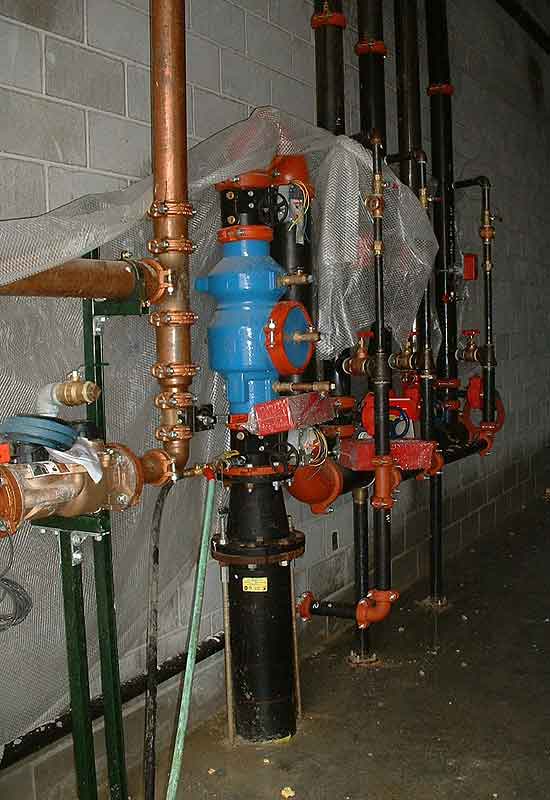

照片1（下图）显示了一座八英寸的水，通过地板升起，在一所大中学校提供喷水灭火系统。两个锚杆可见;它们延伸穿过平行于管道的地板，并用螺栓固定到下管部分顶部的凸缘中。这些棒的另一端不可见。它们通过，附着在地板下方90°弯头中的螺栓孔，也锚固到混凝土推力块中，也可以在地板下方锚定。在管道改变方向的各个点，额外的混凝土推力块倾倒在挖掘中。这些锚杆和推力块确保管段和配件不会由于由高容量的水产生的能量而不会在其运行时流过喷水灭火系统的能量。

该喷水灭火系统通过在冲洗街盒中的钥匙操作的闸阀连接到街道中的水线。该建筑物的国内供水也通过自己的较小的闸阀在街上的水线连接到一阵距离距离距离。

照片1显示了洒水供水的部件，从地板开始：

• 八英寸法兰水主要，其锚杆;


• 六英寸减速器八英寸;


• 六英寸喷水灭火系统控制阀通过法兰连接到减速器;


• 六英寸回流防护装置（蓝色）连接到控制阀，带有验证配件;


• 另外的六英寸阀门，带有Victaulic™连接，因此可以在不排水的情况下提供回流防止器;


• 两个六英寸90°弯头，六英寸管和另一个90°弯头，使喷水灭火系统标头带到方便的高度，用于维修 - 所有带有验证配件;


• 水平六英寸喷水灭火系统标头，由两个管腿支撑在地板上;


• 三个四英寸洒水喷头，每个阀门，压力表和主排水管，以及服务的独立部分;和


• 一个四英寸的管道通向消防部门（FDC）。

（1）点击放大

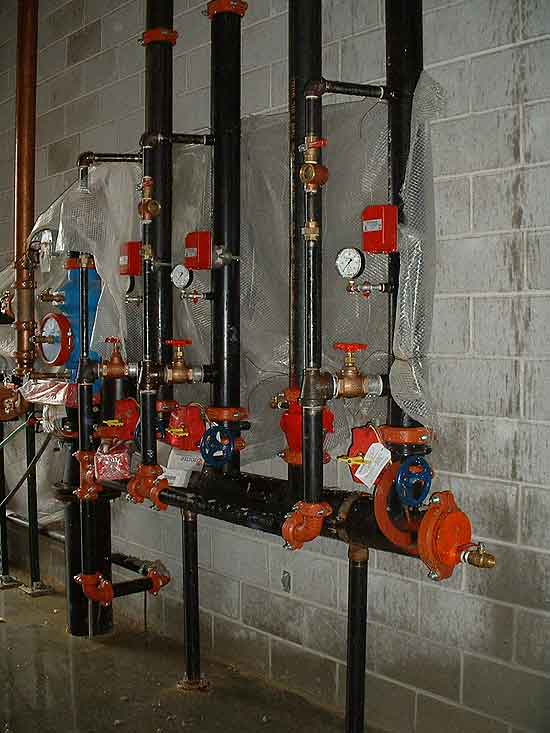

照片2显示了来自另一端的相同喷水系统标题。从左到右，

• 四英寸喷水隆起，


• 第二个四英寸洒水喷头，


• 导致FDC的管道，带止回阀和球滴，


• 第三个四英寸洒水喷头。

每个喷头控制和提升管通过连接到火警监控服务的“篡改开关”监控。每个流动开关连接到电动警报铃，在FDC附近的建筑物外面的频闪灯连接到建筑物火警面板。

（2）点击放大

这三个立管共用了普通的主排水管，其排放到本用途室外的路面。

每个立管上也可见，是一种检查员的测试配件和阀门，也放电进入公共主排水管。这些检查员的测试中的每一个都在阀门和流量开关上方的提升机上敲开。每个都具有指示球阀，具有孔的瞄准玻璃，用于模拟熔轧喷头头，以及连接到共同的主漏极的排出管道。

有关安装水供应和自动消防喷淋系统的速率的完整信息，请参阅以下内容：

• 防火手册，第20版：NFPA，2008。


• NFPA 13：喷洒系统安装标准，2007年版。


• NFPA 24：安装私人消防服务主电源及其附属物，2007年版。


• 火灾探测和抑制系统，第三版：IFSTA / FPP，2005。
